氦气快速录井分析仪检测实例
发布时间:2024-01-12 来源:本站 浏览量:245

近年来,随着鄂尔多斯盆地北缘天然气勘探开发进程的逐渐深入,发现该地区东胜气田天然气中的氦气浓度普遍达到工业标准。

本次氦气随钻检测选择了位于独贵加汗地区的JPH-501井,该井位于鄂尔多斯盆地杭锦旗地区,前人研究表明,构造对该地区天然气聚集不起主要控制作用,而岩性侧向尖灭和储层内物性变差等因素控制着天然气的聚集和成藏(黄华, 2012; 范姗姗, 2013)。

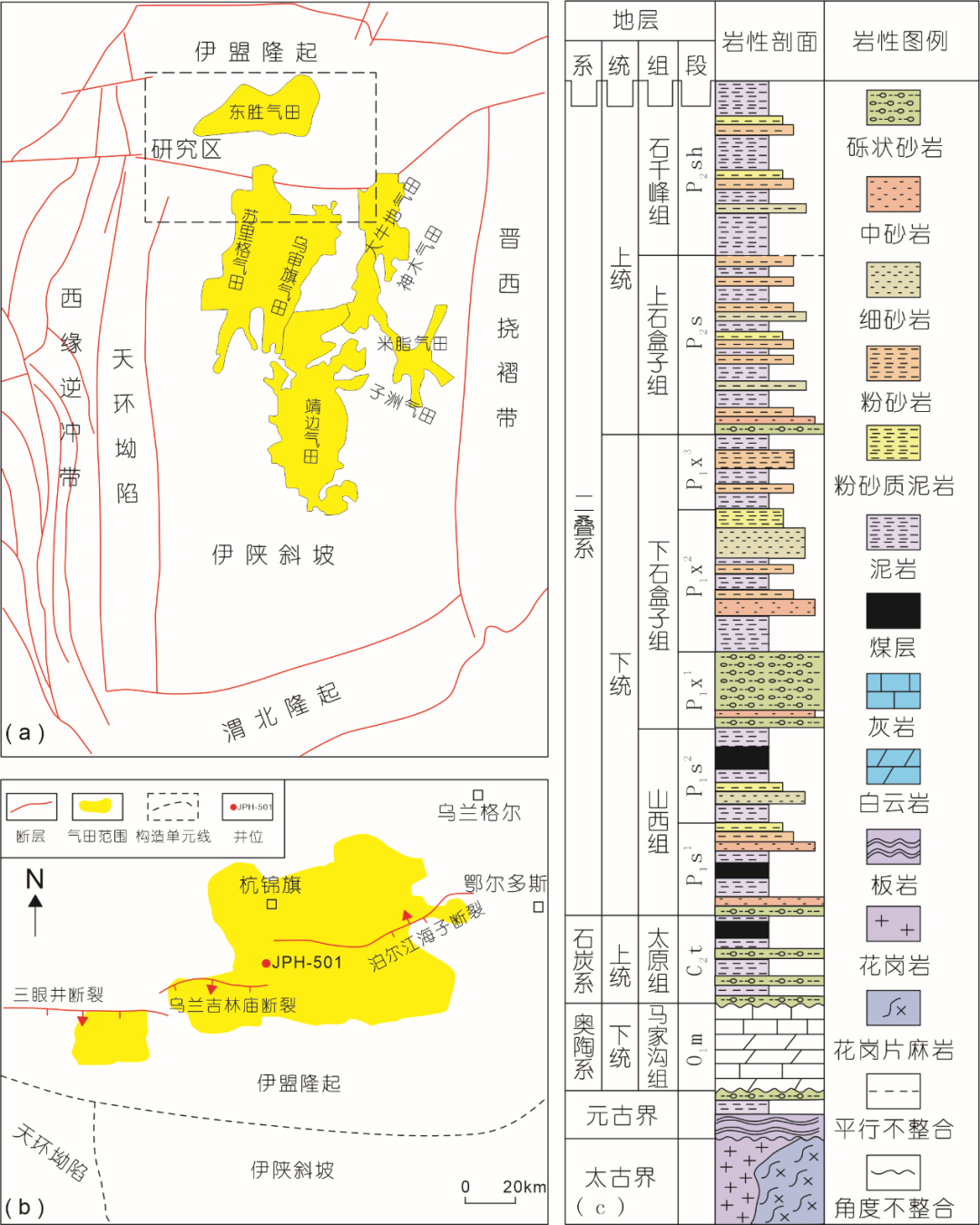

鄂尔多斯盆地东胜气田位置(a),JPH - 501井位置(b),综合地层柱状图(c)(据Peng等, 2022修改)


氦气快速录井分析仪在钻井现场成功部署后可全天全自动无间断测量,无需人工操作,仅需每天测试一次仪器的衰减系数,该系数用于后续数据处理时计算真实氦气浓度值。

在仪器测量泥浆气时,检测软件会根据检测到的信号曲线进行自动积分,求出对应的积分面积,并将积分面积值带入到浓度标准曲线中,从而得到泥浆气中的氦气浓度值,部分信号曲线见下图。


640 (1).png

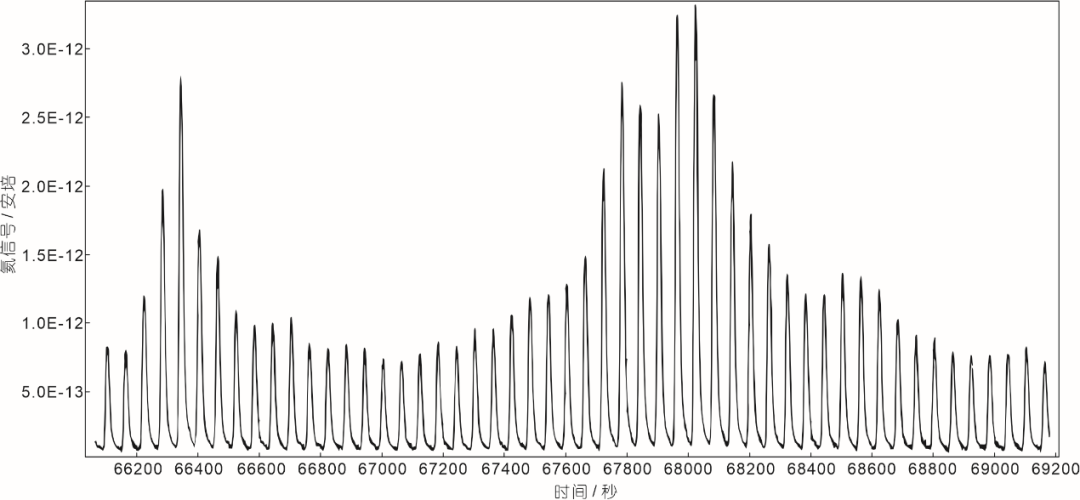

氦气信号曲线图

从下图中我们可以看出氦气浓度和全烃含量具有非常好的一致性氦气浓度稳定值段出现在下石盒子组盒一段中砂岩中,这与该层为盒一段气藏储层的地质背景相符合。

640 (2).png

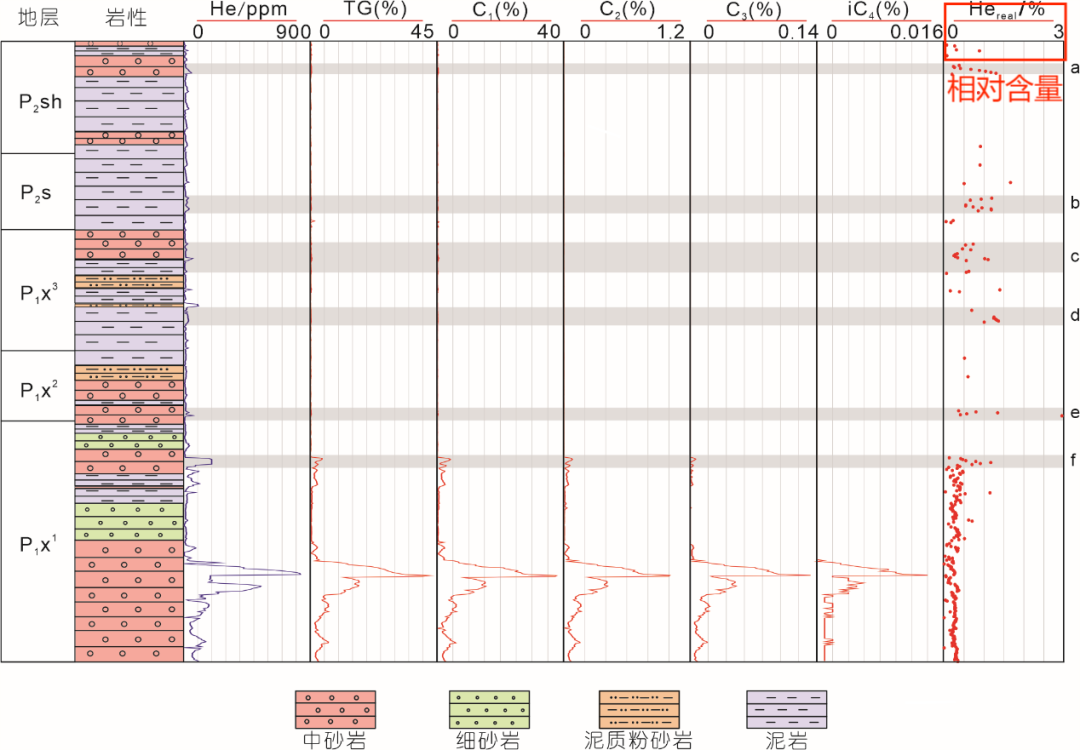

氦气、C1-C4以及全烃组分随钻检测曲线

由于随钻检测过程中检测的是泥浆气泥浆气中氦气浓度低、钻探过程钻速快,氦气检测的灵敏度和分析周期是准确评价氦气资源的关键。氦气快速录井分析仪的地表检测下限是1ppm,在检测过程中灵敏度更高,能有效检测到地层氦气。

640 (3).png

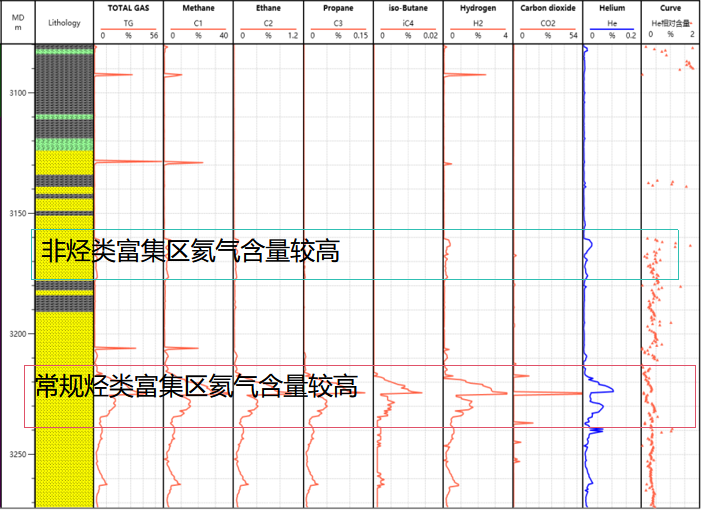

这是一个整体的录井图,进尺深度是3100米到3270米。尤其需要关注的是3160米这段,这段刚进入目的层,氦气有个很明显的高值段,如果在这段进行射孔,专门进行氦气开发可能会有良好的效果。但是这里不是天然气的甜点,如果开发对象是天然气则很容易会被遗漏。

640 (4).png

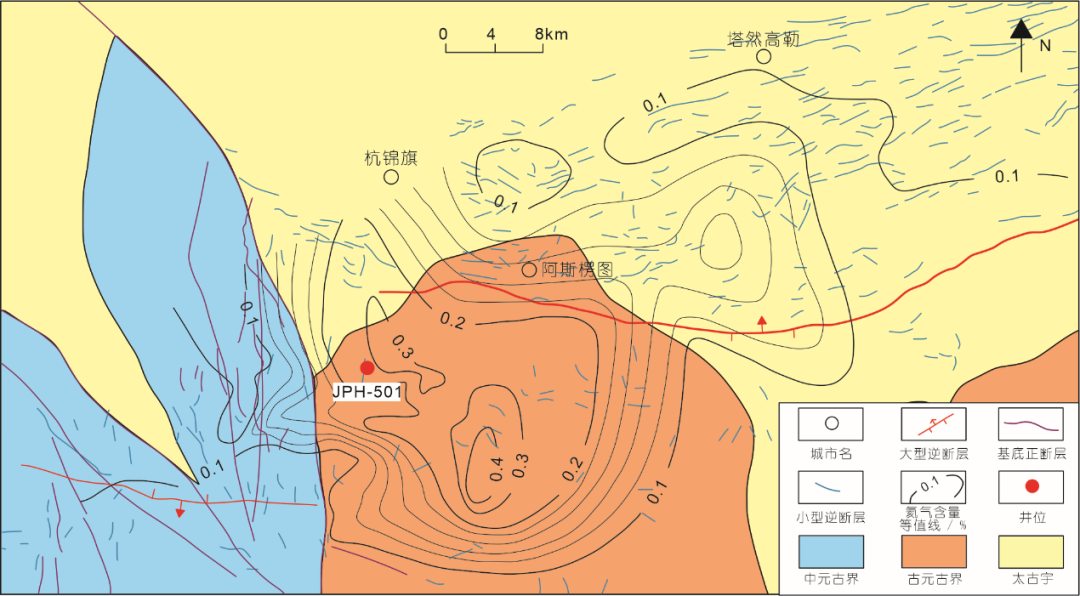

鄂尔多斯盆地东胜气田独贵加汗地区氦气含量平面分布图(据何发岐等, 2022修改)

前人测试结果表明东胜气田氦气含量平均值大于0.1%,与前人在该地区相同层段测试结果具有可比性(上图),进一步验证了氦气检测仪在野外钻井现场工作的稳定性以及数据的可靠性

640 (5).png

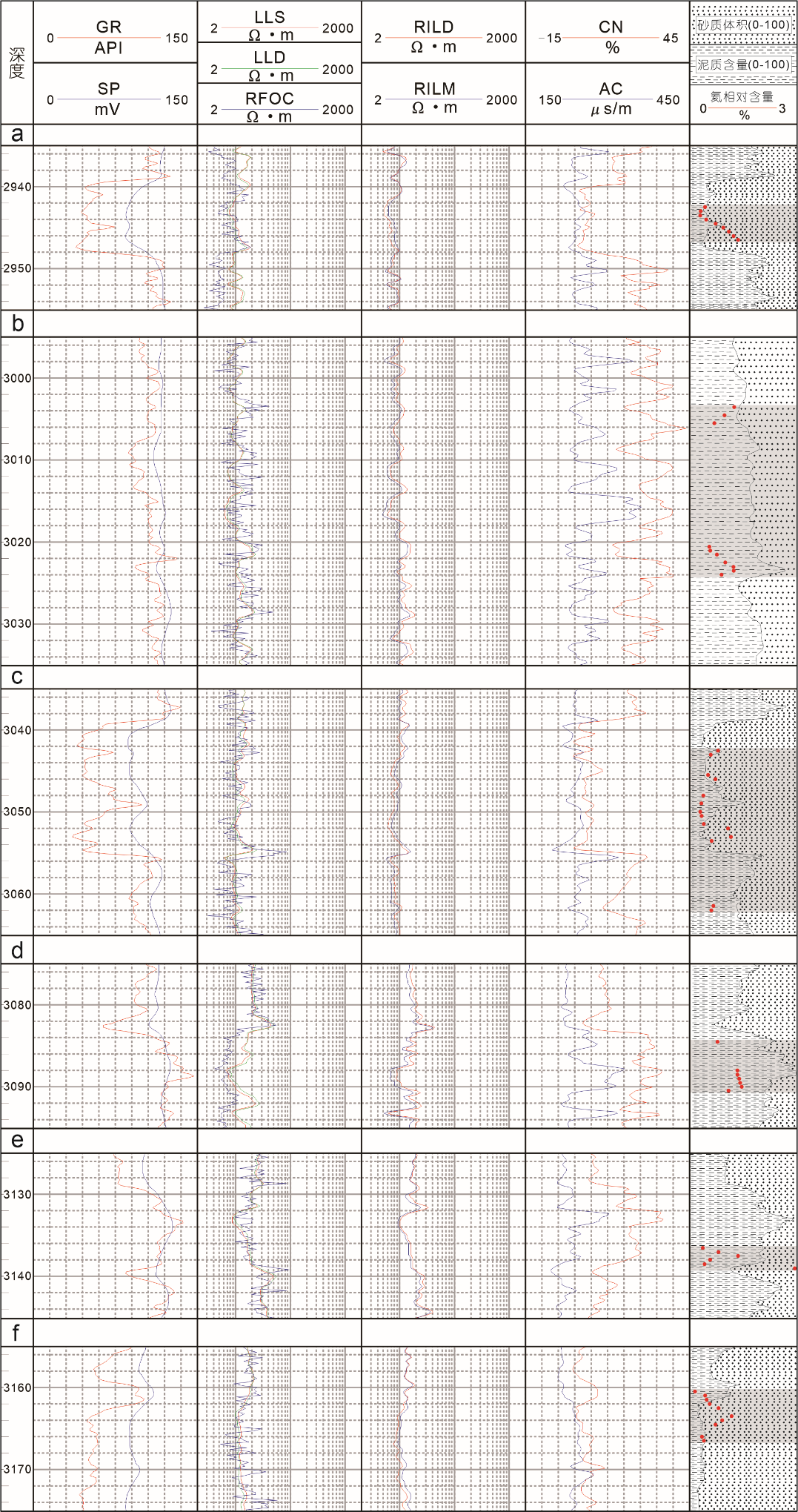

高氦气含量层位分析图

通过上述分析我们发现,传统勘探手段得出的天然气甜点层位和氦气甜点层位可能并不重合,往往氦气甜点层位中的氦气含量要比天然气甜点层位中的氦气含量高出1~2倍,但这些层位并非传统意义上的天然气目的层位,因此在传统的勘探过程中容易遗漏。


运用氦气快速录井分析仪对钻井过程进行实时氦气检测并及时发现氦气异常高层位,弥补传统油气勘探过程中的不足,对氦气勘探具有重要的意义。
