数字岩心技术应用与服务
发布时间:2024-05-28 来源:本站 浏览量:495

一、全直径岩心扫描分析

全直径岩心扫描分析技术是对岩心样本进行全方位扫描和分析的方法。这种技术可以在不破坏岩心样本的情况下,获取其内部结构和特征的高分辨率三维图像。通过全直径岩心扫描,可以详细了解岩石的孔隙度、裂缝、矿物组成等信息,进而为地质研究、矿产勘探和资源开发提供重要的数据支持。

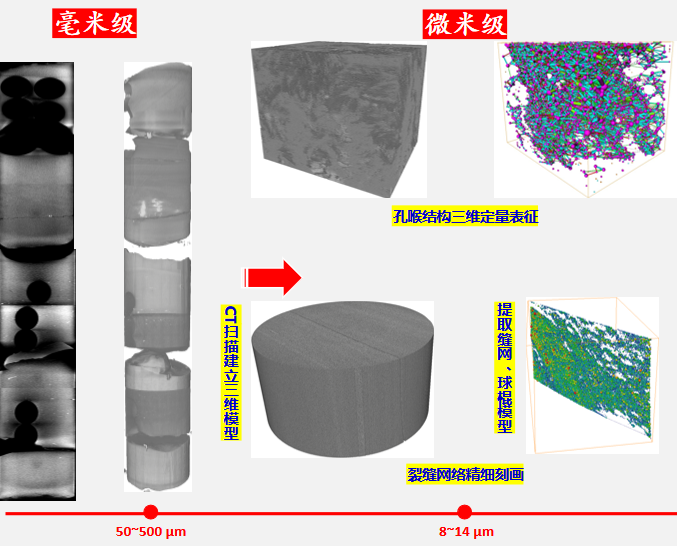

从毫米级到微米级

从全直径岩心到毫米级岩心柱

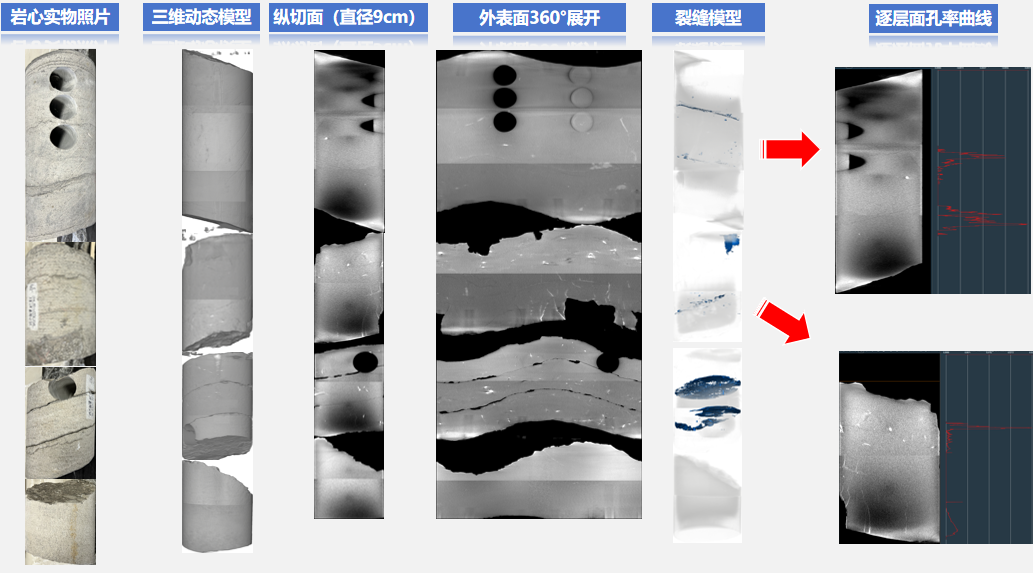

观察裂缝产状

计算裂缝倾角、开度、密度、裂缝率等

关键地质参数


二、微纳米CT扫描孔隙结构表征

石油勘探的成功很大程度上依赖于对储层岩石的孔隙度、渗透率以及流体在岩石中的流动特性的了解。由于微纳米CT扫描能够提供岩石内部微观结构的详细信息,它在石油勘探中发挥着越来越重要的作用。

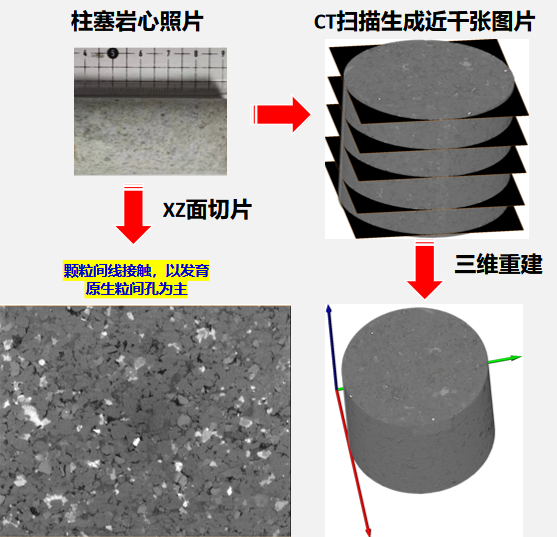

1. 微米CT扫描孔隙结构评价

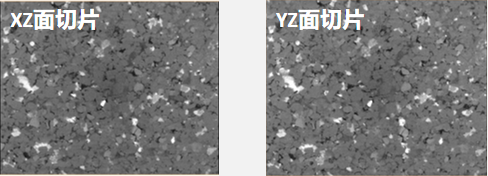

通过扫描可获得丰富的岩心结构定性以及微观孔隙定量参数

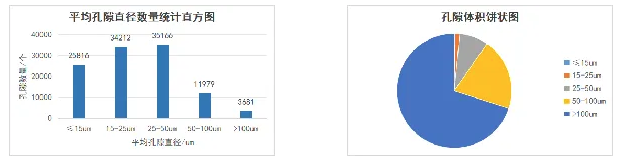

2. 孔隙等效直径筛分




3. 孔隙参数定量表征

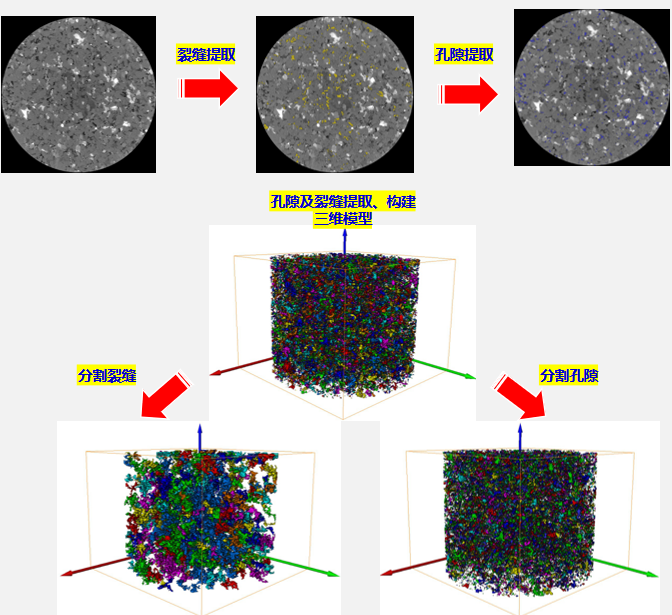

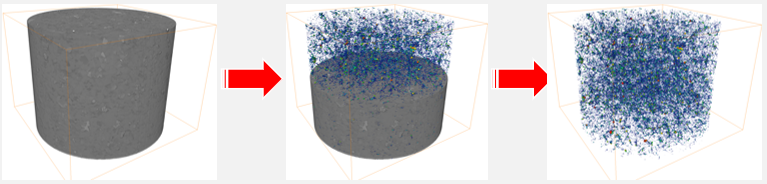

孔隙提取、构建三维模型

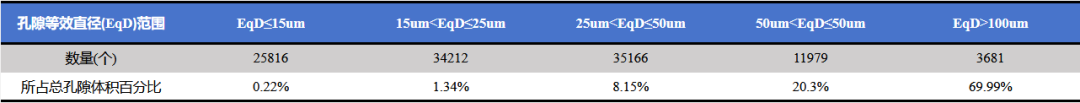

CT扫描定量参数表

三、纳米孔隙定量表征

1. Maps-SEM:有机孔、无机孔定量计算

提取有机质、孔隙以及高密度矿物;划分有机孔隙、无机孔隙、裂缝;定量表征孔隙参数,有机孔占比14.75%,无机孔及裂缝占比85.25%,孔径主要分布在30~120nm。


↓↓↓

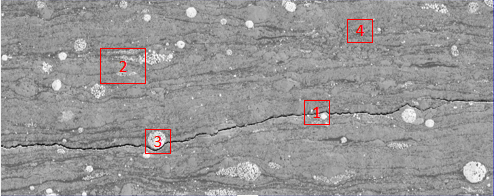

局部放大

↓↓↓

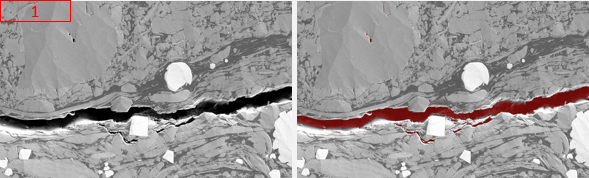

裂缝提取

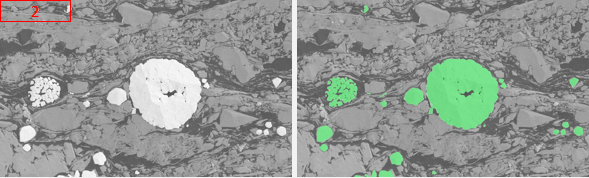

高密度矿物提取

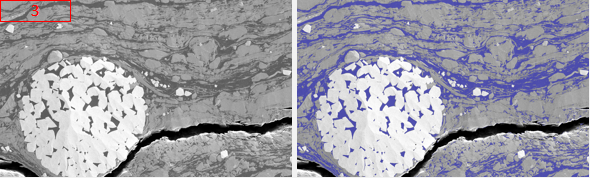

有机质提取

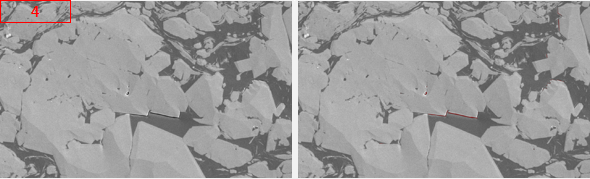

无机孔隙提取


2. FIB-SEM:三维重构、孔隙网络模型及孔径定量表征

获取高分辨率的图像,进行三维重构,提取孔隙网络,构建孔隙网络模型;分析孔隙形状、孔径和连通性等特征,模拟计算渗透率。


FIB-SEM扫描结果三维重建


孔隙提取


孔隙连通性分析/连通孔提取

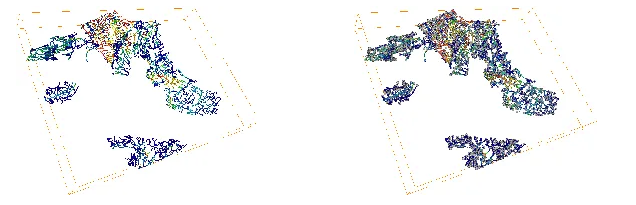

PNM孔隙网络模型


骨架模型

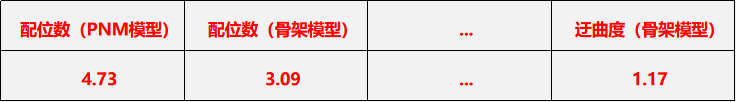

根据FIB-SEM扫描结果提取孔隙,计算孔径、孔隙表面积、孔隙体积、配位数、迂曲度等定量参数,通过PMN或骨架网络模型表征连通孔隙。
